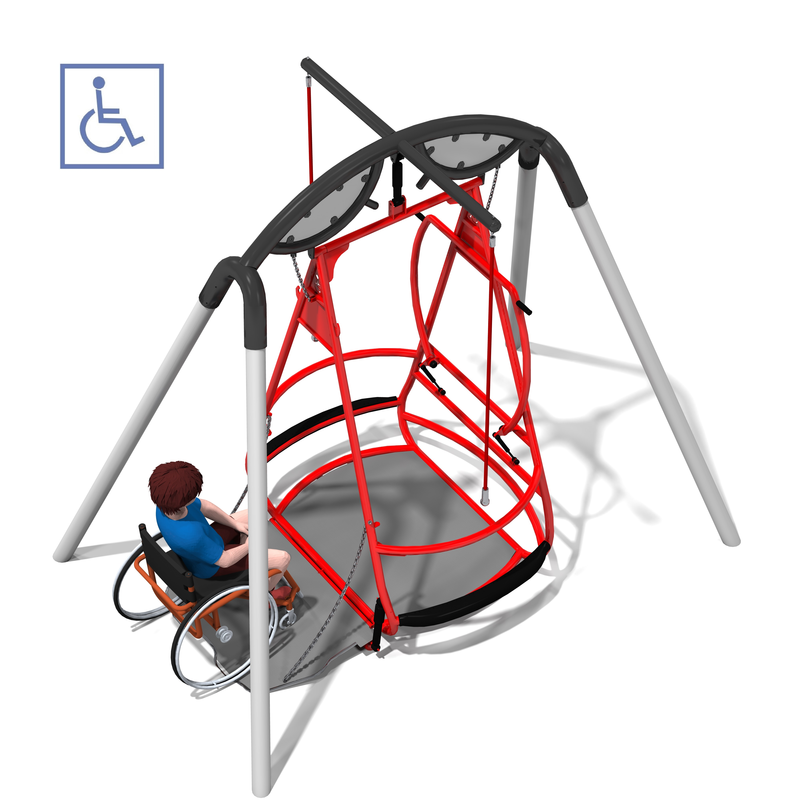

Eine Schaukel mit einer Gondel, die für einen Rollstuhlfahrer geeignet ist. Die Schaukel ist mit einem fünfstufigen Sicherheitssystem Safety System INTEGRADO ausgestattet:
1 - Ein Verschluss, der die unkontrollierte Verwendung der Schaukel durch unbefugte Personen verhindert,
2 – Eine Rampe, die den Eintritt von Rollstühlen in die Schaukel stabilisiert,
3 - Dämpfungszylinder, der vor übermäßigem Schwingen der Gondel schützt,
4 - Der Metallreifen blockiert die Rampenöffnung beim Schwingen,
5 - Stoßstangen zum Schutz der Personen, die sich der Schaukel im Bewegungsbereich der Gondel nähern.
Der Benutzer kann die Schaukel selbständig in Bewegung setzen oder mit Seilen stoppen. Die Schaukel kann optional mit einem Schlüsselschloss ausgestattet werden, das die Verwendung durch unbefugte Personen verhindert.
Um den Eingang zu schließen, muss man die Rampe mit den Seitenketten ziehen und blockieren sie mit dem Handlauf. Die geschlossene Gondel wird durch Anheben des Metallreifen geöffnet, der die Rampe blockiert.
Die Gondel ist mittels einer Bremse bewegungsunfähig. Die Schaukelgondel hat auf beiden Seiten Gummipuffer (Stoßstangen). Die Konstruktionsfarbe - Graphit und Grau, und die Farbe der Gondel ist rot. Die bodenkontaktierten Stahlelemente ist mit Schichten geschützt aus: Feuerverzinkung und Pulverlack. Andere Stahlelemente, geschützt mit Schichten aus: verzinktem Zink, Epoxy-Zink-Grundierung und Pulverlack. Schrauben und andere Befestigungselemente mit Kunststoffkappen abgedeckt. Aus Sicherheitsgründen sollte ein Systemzaun verwendet werden, um die Nutzungszone der Schaukel zu trennen.
Das Gerät enthält
- 1 Rahmen auf 4 Beinen,
- 1 Gondel mit Seilen an der Querlatte,
- 1 Rampe
- 3 Stoßdämpfer,
- 2 Gasfedern.
Technische Daten
- Geräteabmessungen (LxBxH): 2,87 x 1,89 x 2,66 m
- Sicherheitszone: 7,00 x 2,55 m
- Freie Fallhöhe: 1,13 m
Zertifikat zur Bestätigung der Einhaltung von EN 1176-1: 2017 und EN 1176-2: 2017
Größenunterschiede von bis zu +/- 5% sind zulässig
Materialien
- Stahlrohre: 42,40 x 2,00 mm, 38,00 x 2,00 mm, 60,30 x 2,60 mm, 88,90 x 2,70 mm,
- Stahlprofil, geschlossen: 40,00 x 27,00 x 2,00 mm,
- Schwenkbeine: 88,90 x 2,60 mm Rohr (Anker), 88,90 x 2,00 mm (eingebettete Beine),
- Plattform: Aluminiumblech, kariert 3,00 mm,
- Feuerverzinkte Stahlkette mit Schrumpfschlauch,
- 16 mm verstärktes Seil, Seilende mit Kunststoffgriff bedeckt,
- Stoßdämpfer (einer an der oberen Korbbefestigung und zwei an der Rampe),
- Gasfedern (zwei am Geländer).
